Triax GHV920 versterker 20dB met actief retourpad

20 dB versterker - actief retourpad

De Triax GHV 920 is een retourgeschikte 20 dB signaalversterker met een schakelbaar actief retourpad. De versterker is uitermate geschikt voor compacte CATV-distributienetwerken in bijvoorbeeld appartementencomplexen of huizen.

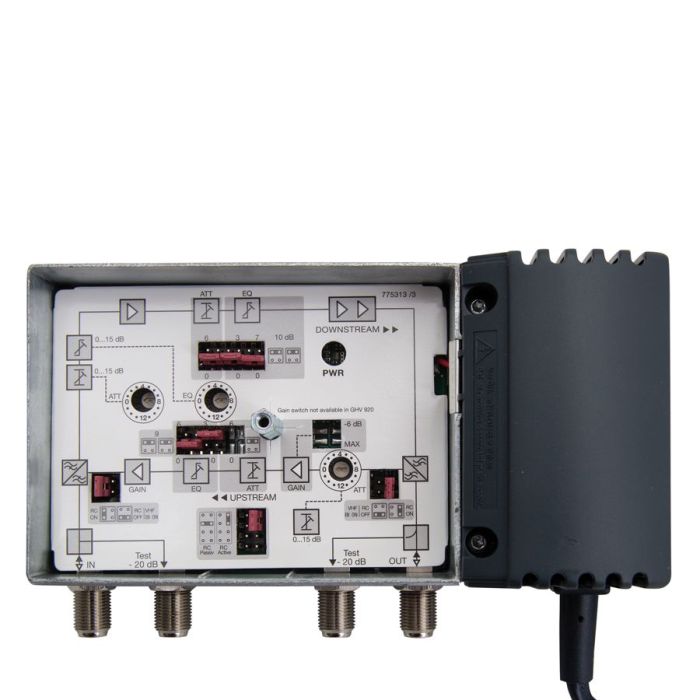

De GHV 920 heeft 1 ingang en 1 uitgang. Verder heeft Triax de versterker voorzien van 2 testpunten (RF-ingang en RF-uitgang) (beiden -20 dB), niet te gebruiken voor het aansluiten van verdelers, taps of wandcontactdozen.

Technische gegevens Triax GHV 920 versterker (20 dB)

• Retourpad: 5-65 MHz
• Uitgangsniveau IMD 2, EN 50083-3: 104 dBµV
• Uitgangsniveau IMD 3, EN 50083-5: 107 dBµV
• Uitgangsniveau retourpad: 120 dBµV
• Frequentiebereik: 47-1006/85-1006 MHz

• Ruisgetal - forward (VHF I "aan"): 6,5 dB
• Versterking: 20 dB (@ 1006 MHz)
• Versterking retour: 22/32 dB (@ 60 MHz)
• Ruisgetal: 6,5 dB
• Ruisgetal retourpad: 5 dB
• Equalization: 0-15
• Attenuation: 0-15 dB
• Attenuation - interstage: 0/3/6/9 dB
• Retourverlies - input (@ 40 MHz): >18
• Lineariteit: ± 1.0 dB
• Impedantie: 75 Ω

• AC voedingsspanning: 190-264 VAC
• Gem. energieverbruik:
