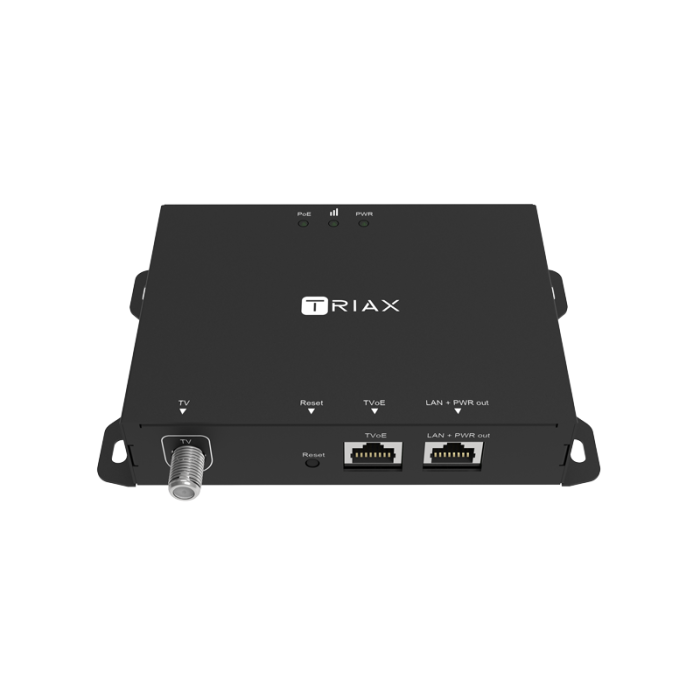

Triax TVoE Rx+ with PoE Receiver

De TVoE Receiver Plus is bedoeld voor toepassingen waarbij Power over Ethernet nodig is op de TVoE Receiver om lokale IP-apparatuur van voeding te voorzien.

De TVoE-Rx+ kan worden gebruikt binnen een installatie waarin zowel standaard TVoE Receivers als Plus-varianten worden toegepast. Wanneer de Plus-variant wordt gebruikt, is het verplicht om de 96W TVoE-PSU te gebruiken.

Aansluitingen en functies

TVoE LAN-poort
Ontvangt het gecombineerde TV- en internetsignaal inclusief 48V DC voeding voor de receiver.

TV-uitgang (F-connector)
Levert het tv-signaal aan het aangesloten display of televisietoestel.

LAN + PWR OUT poort
Verstuurt het internetsignaal en levert 48V DC voeding aan een aangesloten PoE-apparaat.
Deze poort voldoet aan de IEEE 802.3af PoE-standaard en ondersteunt PoE Class 3.

Link-indicator
Geeft de verbindingsstatus tussen de controller en de receiver weer.

Power-indicator
Toont de status van de voedingsspanning.

Resetknop
Houd de knop langer dan 10 seconden ingedrukt om de receiver terug te zetten naar de fabrieksinstellingen.
